តើម៉ូឌុលថ្មគឺជាអ្វី?

ម៉ូឌុលថ្មគឺជាការផ្គុំកម្រិតមធ្យមដែលរួមបញ្ចូលគ្នានូវកោសិកាថ្មជាច្រើននៅក្នុងការកំណត់រចនាសម្ព័ន្ធជាស៊េរី ឬស្របគ្នា ដើម្បីសម្រេចបាននូវទិន្នផលតង់ស្យុង និងសមត្ថភាពខ្ពស់។ ឯកតាទាំងនេះជាធម្មតារួមបញ្ចូលកោសិកាដោយខ្លួនឯង ការតភ្ជាប់អគ្គិសនីដូចជា busbars ប្រព័ន្ធគ្រប់គ្រងថ្ម (BMS) សមាសធាតុគ្រប់គ្រងកម្ដៅ និងលំនៅដ្ឋានការពារ។

នៅក្នុងឋានានុក្រមនៃប្រព័ន្ធថ្ម ម៉ូឌុលបម្រើជាស្ពានដ៏សំខាន់រវាងកោសិកានីមួយៗ និងកញ្ចប់ថ្មពេញលេញ។ កោសិកាលីចូម-អ៊ីយ៉ុងតែមួយជាធម្មតាផលិតបានពី 3.2 ទៅ 3.7 វ៉ុល ប៉ុន្តែកម្មវិធីដូចជារថយន្តអគ្គិសនីត្រូវការ 400 ទៅ 800 វ៉ុល។ ម៉ូឌុលដោះស្រាយគម្លាតវ៉ុលនេះដោយភ្ជាប់កោសិកាជាយុទ្ធសាស្ត្រ ខណៈពេលដែលរក្សាបាននូវទំហំ និងសេវាកម្មដែលអាចគ្រប់គ្រងបាន។

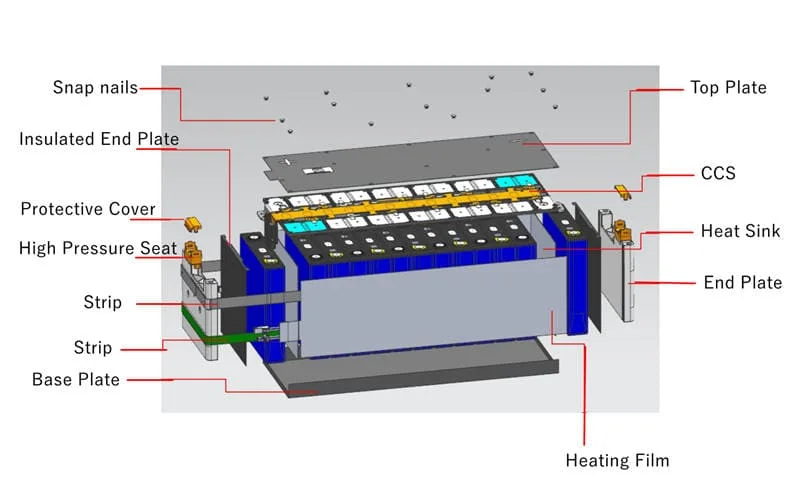

សមាសភាពរចនាសម្ព័ន្ធនៃម៉ូឌុលថ្ម

ម៉ូឌុលថ្មមានសមាសធាតុរួមបញ្ចូលគ្នាជាច្រើនដែលធ្វើការជាមួយគ្នាដើម្បីធានាបាននូវការចែកចាយថាមពលប្រកបដោយសុវត្ថិភាព និងប្រសិទ្ធភាព។

គ្រឹះមានកោសិកាថ្មដែលរៀបចំតាមលំនាំជាក់លាក់។ កោសិកាទាំងនេះអាចមានរាងស៊ីឡាំង (ដូចជាទម្រង់ 18650 ឬ 21700), prismatic (ប្លុកចតុកោណ) ឬថង់ (ការវេចខ្ចប់ផ្ទះល្វែងដែលអាចបត់បែនបាន)។ ជម្រើសអាស្រ័យលើតម្រូវការដង់ស៊ីតេថាមពល លក្ខណៈកម្ដៅ និងកម្រិតនៃការរចនារថយន្ត។ កោសិកា Prismatic បានគ្រប់គ្រង 48.4% នៃទីផ្សាររថយន្តអគ្គិសនីក្នុងឆ្នាំ 2024 ដោយសារតែទំហំរបស់វា-សមត្ថភាពជង់ប្រកបដោយប្រសិទ្ធភាព និងលក្ខណៈសម្បត្តិគ្រប់គ្រងកម្ដៅដែលប្រសើរឡើង។

ការតភ្ជាប់អគ្គិសនីបង្កើតជាប្រព័ន្ធឈាមរត់នៃម៉ូឌុល។ Busbars ធ្វើពីទង់ដែង ឬអាលុយមីញ៉ូមស្ថានីយកោសិកាភ្ជាប់ក្នុងស៊េរីគណនា-ការកំណត់រចនាសម្ព័ន្ធប៉ារ៉ាឡែល។ ការតភ្ជាប់ស៊េរីបង្កើនវ៉ុលខណៈពេលដែលការតភ្ជាប់ប៉ារ៉ាឡែលបង្កើនសមត្ថភាព។ ម៉ូឌុល EV ធម្មតាអាចភ្ជាប់កោសិកាចំនួន 12 ជាស៊េរី (ការកំណត់រចនាសម្ព័ន្ធ 1P12S) ដើម្បីសម្រេចបានប្រហែល 44 វ៉ុល ដោយមានម៉ូឌុលជាច្រើនបន្ទាប់មកបញ្ចូលគ្នានៅក្នុងកញ្ចប់។

ប្រព័ន្ធគ្រប់គ្រងថ្មតំណាងឱ្យស្រទាប់ស៊ើបការណ៍។ ផ្នែករឹង BMS ត្រួតពិនិត្យវ៉ុលនៅទូទាំងកោសិកានីមួយៗ តាមដានសីតុណ្ហភាពនៅចំណុចច្រើន វាស់លំហូរបច្ចុប្បន្ន និងគណនាស្ថានភាពនៃបន្ទុក។ អង្គភាព BMS ទំនើបទំនាក់ទំនងតាមរយៈពិធីការរថយន្តក្រុង CAN ដែលអនុញ្ញាតឱ្យ-ការផ្លាស់ប្តូរទិន្នន័យពេលវេលាពិតប្រាកដជាមួយនឹងប្រព័ន្ធគ្រប់គ្រងយានយន្ត។ ប្រព័ន្ធនេះធ្វើឱ្យមានតុល្យភាពកោសិកាយ៉ាងសកម្មកំឡុងពេលសាកថ្ម ដើម្បីការពារការរសាត់នៃវ៉ុលរវាងឯកតា ដែលអាចកាត់បន្ថយអាយុកាលរបស់កញ្ចប់បាន 20-30% ។

ហេដ្ឋារចនាសម្ព័ន្ធគ្រប់គ្រងកំដៅគ្រប់គ្រងសីតុណ្ហភាពប្រតិបត្តិការ។ ម៉ូឌុលភាគច្រើនរួមបញ្ចូលចានត្រជាក់រាវ ឬបណ្តាញខ្យល់។ ប្រព័ន្ធ​ត្រជាក់​រាវ​ធ្វើ​ចរាចរ​ទឹក​ត្រជាក់​ដែល​មាន​មូលដ្ឋាន​លើ glycol{2}}តាមរយៈ​បន្ទះ​អាលុយមីញ៉ូម​ក្នុង​ការ​ប៉ះ​កម្ដៅ​ដោយ​ផ្ទាល់​ជាមួយ​កោសិកា ដោយ​រក្សា​សីតុណ្ហភាព​ឯកសណ្ឋាន​ក្នុង​រង្វង់ 2-3 ដឺក្រេ​នៅ​ទូទាំង​ម៉ូឌុល។ ភាពជាក់លាក់នេះរារាំងចំណុចក្តៅដែលបានធ្វើមូលដ្ឋានីយកម្មដែលបង្កឱ្យមានការរិចរិលកម្ដៅ ឬក្នុងករណីធ្ងន់ធ្ងរបំផុត ព្រឹត្តិការណ៍រត់ចេញដោយកម្ដៅ។

លំនៅដ្ឋានម៉ូឌុលផ្តល់នូវការការពារមេកានិច និងដាច់ចរន្តអគ្គិសនី។ ក្រុមហ៊ុនផលិតជាធម្មតាប្រើអណ្តាតភ្លើង-ប៉ូលីម៊ែរដែលធន់នឹងភ្លើង ដូចជាប៉ូលីប្រូភីលីន ឬប៉ូលីកាបូណាតលាយ។ ស្រោមត្រូវតែទប់ទល់នឹងរំញ័រ កម្លាំងប៉ះទង្គិចអំឡុងពេលគាំង និងការប៉ះពាល់នឹងបរិស្ថាន ខណៈពេលដែលការពារការជ្រាបចូលសំណើមដែលអាចបំផ្លាញទំនាក់ទំនង។

ការតភ្ជាប់ស្ថាបត្យកម្ម និងកម្មវិធីរបស់ពួកគេ។

វិធីដែលកោសិកាភ្ជាប់ក្នុងម៉ូឌុលបង្កើតជាលក្ខណៈមូលដ្ឋាននៃដំណើរការ។

ការកំណត់រចនាសម្ព័ន្ធស៊េរីបង្កើនវ៉ុលដោយភ្ជាប់ស្ថានីយវិជ្ជមាននៃក្រឡាមួយទៅអវិជ្ជមាននៃបន្ទាប់។ នៅពេលដែលកោសិកា phosphate ដែកលីចូម 3.2V ចំនួនបួនតភ្ជាប់ជាស៊េរី ម៉ូឌុលនឹងបញ្ចេញ 12.8V ខណៈពេលដែលរក្សាបាននូវកម្រិតសមត្ថភាពកោសិកា{{3}តែមួយ។ យានជំនិះអគ្គិសនីប្រើប្រាស់ការភ្ជាប់ជាស៊េរីយ៉ាងទូលំទូលាយ ពីព្រោះតង់ស្យុងខ្ពស់អាចផ្តល់ថាមពលប្រកបដោយប្រសិទ្ធភាពជាមួយនឹងរង្វាស់ខ្សែភ្លើងដែលកាត់បន្ថយចរន្ត និងតូចជាង។

ការកំណត់រចនាសម្ព័ន្ធប៉ារ៉ាឡែលបង្កើនសមត្ថភាពដោយភ្ជាប់ស្ថានីយវិជ្ជមានទាំងអស់រួមគ្នា និងស្ថានីយអវិជ្ជមានទាំងអស់រួមគ្នា។ ប្រសិនបើកោសិកា 50Ah ចំនួនបីតភ្ជាប់ស្របគ្នា នោះម៉ូឌុលផ្តល់ 150Ah នៅវ៉ុលកោសិកាតែមួយ-។ ការរៀបចំប៉ារ៉ាឡែល សាកសមនឹងកម្មវិធីដែលត្រូវការបន្ថែមម៉ោងរត់នៅតង់ស្យុងទាប ដូចជាការផ្ទុកថាមពលចល័ត ឬប្រព័ន្ធថាមពលបម្រុងជាដើម។

ស៊េរី-បន្សំប៉ារ៉ាឡែល បង្កើនប្រសិទ្ធភាពទាំងវ៉ុល និងសមត្ថភាព។ ម៉ូឌុល 2P12S ភ្ជាប់កោសិកាពីរស្របគ្នា បន្ទាប់មកភ្ជាប់ដប់ពីរនៃគូប៉ារ៉ាឡែលទាំងនេះជាស៊េរី។ នេះផ្តល់ទិន្នផលពីរដងនៃសមត្ថភាពនៃក្រឡាតែមួយនៅដប់ពីរដងវ៉ុលរបស់វា។ ភាពបត់បែននៃស៊េរី-ការរចនាប៉ារ៉ាឡែលអនុញ្ញាតឱ្យអ្នកផលិតធ្វើមាត្រដ្ឋានប្រព័ន្ធថ្មយ៉ាងជាក់លាក់ទៅនឹងតម្រូវការកម្មវិធី។

ការកើនឡើងនៃស្ថាបត្យកម្មម៉ូឌុលទទួលបានសន្ទុះនៅឆ្នាំ 2024 នៅពេលដែលក្រុមហ៊ុនផលិតបានស្វែងរកដំណោះស្រាយដែលអាចបត់បែនបាន និងអាចធ្វើមាត្រដ្ឋានបាន។ ទិន្នន័យឧស្សាហកម្មបង្ហាញពីស៊េរី-ការរចនាប៉ារ៉ាឡែលបានពេញនិយមសម្រាប់ហេតុផលសំខាន់ពីរ៖ បទប្បញ្ញត្តិអាកាសចរណ៍កំណត់-លើថ្មដល់ 100 វ៉ាត់-ម៉ោង ធ្វើឱ្យកញ្ចប់ម៉ូឌុលជាមួយគ្រឿងដែលអាចផ្លាស់ប្តូរបានកាន់តែជាក់ស្តែង ហើយកម្មវិធីឧបករណ៍ខាងក្រៅទទួលបានអត្ថប្រយោជន៍ពីវាល-ម៉ូឌុលដែលអាចជំនួសបានដែលកាត់បន្ថយពេលវេលារងចាំ។

ប្រភេទម៉ូឌុលថ្មតាមកោសិកាគីមី

លីចូម-គីមីវិទ្យាអ៊ីយ៉ុងផ្សេងគ្នាបង្កើតម៉ូឌុលដែលមានទម្រង់ប្រតិបត្តិការខុសៗគ្នា។

ម៉ូឌុល Nickel Manganese Cobalt (NMC) ផ្តល់ដង់ស៊ីតេថាមពលខ្ពស់ ជាធម្មតា 150-220 Wh/kg នៅកម្រិតម៉ូឌុល។ នេះធ្វើឱ្យពួកវាល្អសម្រាប់រថយន្តអគ្គិសនីដឹកអ្នកដំណើរ ដែលជួរក្នុងមួយឯកតាទម្ងន់ជំរុញឱ្យអ្នកប្រើប្រាស់ទទួលយកបាន។ កោសិកា NMC ផ្តល់នូវទិន្នផលថាមពលខ្លាំងសម្រាប់ការបង្កើនល្បឿន ខណៈពេលដែលរក្សាបាននូវអាយុកាលនៃវដ្តសមហេតុផលនៃ 1,000-2,000 វដ្តនៃការសាកថ្មពេញ។ ទោះជាយ៉ាងណាក៏ដោយ ពួកគេទាមទារការគ្រប់គ្រងកម្ដៅយ៉ាងប្រុងប្រយ័ត្ន ដោយសារស្ថេរភាពកម្ដៅទាបជាងបើប្រៀបធៀបទៅនឹងគីមីសាស្ត្រផ្សេងទៀត។

ម៉ូឌុល Lithium Iron Phosphate (LFP) ផ្តល់អាទិភាពដល់សុវត្ថិភាព និងភាពជាប់បានយូរ។ ដង់ស៊ីតេថាមពលដំណើរការទាបជាងនៅ 90-140 Wh/kg ប៉ុន្តែម៉ូឌុល LFP ទប់ទល់នឹង 3,000-5,000 វដ្ត មុនពេលឈានដល់សមត្ថភាព 80%។ ស្ថេរភាពកម្ដៅពិសេសរបស់ពួកគេធ្វើឱ្យពួកគេពេញនិយមនៅក្នុងរថយន្តពាណិជ្ជកម្ម ឡានក្រុង និងកន្លែងផ្ទុកថាមពល។ ម៉ូឌុល LFP បានគ្របដណ្ដប់លើការផលិតរថយន្ត EV របស់ចិនក្នុងឆ្នាំ 2024 ខណៈពេលដែលក្រុមហ៊ុនផលិតលោកខាងលិចបានទទួលយកវាកាន់តែច្រើនឡើងសម្រាប់ម៉ូដែលកម្រិតចូល និងមធ្យម។

សូដ្យូម-ម៉ូឌុលអ៊ីយ៉ុងបានលេចចេញជាបច្ចេកវិជ្ជាជំនួសនៅឆ្នាំ 2024 ។ ក្រុមហ៊ុនដូចជា BYD បានវិនិយោគ 30 ពាន់លានដុល្លារនៅក្នុងកន្លែងផលិត 30 GWh សូដ្យូម-អ៊ីយ៉ុង។ ម៉ូឌុលទាំងនេះប្រើសូដ្យូមច្រើនជាជាងលីចូម ដោយកាត់បន្ថយថ្លៃដើមវត្ថុធាតុដើម និងភាពងាយរងគ្រោះនៃខ្សែសង្វាក់ផ្គត់ផ្គង់។ កោសិកាសូដ្យូម-អ៊ីយ៉ុងដំណើរការបានល្អក្នុងសីតុណ្ហភាពត្រជាក់ ដោយរក្សាបាន 80% សមត្ថភាពនៅ -20 ដឺក្រេបើប្រៀបធៀបទៅនឹងលីចូម-អ៊ីយ៉ុង 50{14}}ការរក្សា 60% ។ កម្មវិធីពាណិជ្ជកម្មបានចាប់ផ្តើមលេចឡើងនៅក្នុងយានជំនិះពីរ និងកង់បី។

ម៉ូឌុល Lithium Titanate Oxide (LTO) ល្អ​ក្នុង​កម្មវិធី​ពិសេស​ដែល​ទាមទារ​ជីវិត​វដ្ដ​វែង​ជ្រុល។ កោសិកា LTO ទប់ទល់នឹង 20,000-30,000 វដ្ត ដែលធ្វើឱ្យវាសន្សំសំចៃសម្រាប់រថយន្តក្រុង និងការដឹកជញ្ជូនតាមផ្លូវដែក បើទោះបីជាដង់ស៊ីតេថាមពលត្រឹមតែ 60-80 Wh/kg ក៏ដោយ។ សមត្ថភាពសាកលឿនអនុញ្ញាតឱ្យម៉ូឌុល LTO ឈានដល់ការសាក 80% ក្នុងរយៈពេល 10-15 នាទីដោយមិនមានការថយចុះ។

ដំណើរការផលិត និងដំឡើង

ការផលិតម៉ូឌុលថ្មរួមបញ្ចូលគ្នានូវវិស្វកម្មភាពជាក់លាក់ជាមួយនឹងពិធីការសុវត្ថិភាពដ៏តឹងរឹង។

ដំណើរការចាប់ផ្តើមជាមួយនឹងការត្រួតពិនិត្យកោសិកាចូល។ កោសិកាមកដល់ពីអ្នកផ្គត់ផ្គង់ក្នុងការវេចខ្ចប់ការពារ និងឆ្លងកាត់ការធ្វើតេស្តតង់ស្យុង សមត្ថភាព និងកម្លាំងខាងក្នុង។ អ្នកផលិតវាស់ប៉ារ៉ាម៉ែត្រទាំងនេះដើម្បីកំណត់អត្តសញ្ញាណកោសិកាដែលមានលក្ខណៈផ្គូផ្គង-វ៉ុលក្នុងរង្វង់ 5 មីលីវ៉ុល និងសមត្ថភាពក្នុងរង្វង់ 1% នៃតម្លៃគោលដៅ។ ក្រឡាដែលស្ថិតនៅខាងក្រៅភាពអត់ធ្មត់នៃការបញ្ជាក់ត្រូវបានច្រានចោល ដោយសារកោសិកាមិនត្រូវគ្នាបណ្តាលឱ្យមានការសាកថ្មមិនស្មើគ្នា ដែលកាត់បន្ថយអាយុកាលរបស់ម៉ូឌុល។

ការរៀបចំផ្ទៃបន្ទាប់ពីការត្រួតពិនិត្យ។ ការសម្អាតឡាស៊ែរយកស្រទាប់អុកស៊ីត និងសារធាតុកខ្វក់ចេញពីស្ថានីយកោសិកា។ ជំហាននេះបង្ហាញថាមានសារៈសំខាន់សម្រាប់គុណភាពនៃការផ្សារ; សូម្បីតែភាគល្អិតមីក្រូទស្សន៍រវាងផ្ទៃផ្សារអាចបង្កើត-សន្លាក់ធន់ទ្រាំខ្ពស់ដែលបង្កើតកំដៅកំឡុងពេលប្រតិបត្តិការ។

ក្រឡាជង់រៀបចំក្រឡាដែលមានលក្ខណៈគ្រប់គ្រាន់នៅក្នុងការកំណត់រចនាសម្ព័ន្ធដែលបានកំណត់របស់ពួកគេ។ ប្រព័ន្ធស្វ័យប្រវត្តិកំណត់ទីតាំងកោសិកាដែលមានភាពជាក់លាក់រង-មិល្លីម៉ែត្រដោយប្រើប្រព័ន្ធចក្ខុវិស័យ CCD ដែលរកឃើញទីតាំងស្ថានីយ។ Spacers រវាងកោសិកាបង្កើតចន្លោះខ្យល់សម្រាប់ត្រជាក់ ឬផ្ទុកវត្ថុធាតុអន្តរកម្មកម្ដៅដែលដឹកនាំកំដៅទៅចានត្រជាក់។

Busbar welding ភ្ជាប់កោសិកាដោយអគ្គិសនី។ ខ្សែសង្វាក់ផលិតកម្មទំនើបប្រើការផ្សារឡាស៊ែរជាជាងធន់ទ្រាំឬវិធីសាស្រ្ត ultrasonic ។ ការផ្សារឡាស៊ែរផ្តល់ថាមពលច្បាស់លាស់ដល់សន្លាក់ដោយគ្មានកំដៅលើសដែលអាចបំផ្លាញកោសិកា។ ដំណើរការបង្កើត welds ជាមួយនឹងភាពធន់ទ្រាំអគ្គិសនីខាងក្រោម 0.1 milliohm ។ ប្រព័ន្ធត្រួតពិនិត្យគុណភាពអនុវត្ត-ការត្រួតពិនិត្យពេលវេលាពិតប្រាកដដោយប្រើឧបករណ៍ចាប់សញ្ញាអុបទិកដែលផ្ទៀងផ្ទាត់ធរណីមាត្រ weld និងការពិនិត្យកាំរស្មី X-ដែលបង្ហាញពីពិការភាពខាងក្នុង។

ការរួមបញ្ចូល BMS កើតឡើងបន្ទាប់ពីការជួបប្រជុំគ្នាមេកានិច។ អ្នកបច្ចេកទេស ឬមនុស្សយន្តភ្ជាប់ខ្សែភ្លើងសញ្ញាវ៉ុលទៅក្រឡានីមួយៗ ភ្ជាប់ឧបករណ៍ចាប់សញ្ញាសីតុណ្ហភាពនៅទីតាំងយុទ្ធសាស្ត្រ និងភ្ជាប់បន្ទះសៀគ្វី BMS ។ ប្រព័ន្ធនេះឆ្លងកាត់ការធ្វើតេស្តមុខងារ ដែលការក្លែងធ្វើវដ្តនៃការសាកថ្ម និងការបញ្ចេញចោល ផ្ទៀងផ្ទាត់ថា BMS ត្រួតពិនិត្យប៉ារ៉ាម៉ែត្រទាំងអស់បានត្រឹមត្រូវ និងអនុវត្តមុខងារការពារ។

ការ​ដំឡើង​លំនៅឋាន​ម៉ូឌុល​រុំ​ព័ទ្ធ​សមាសធាតុ។ បន្ទះមូលដ្ឋានដែលជាញឹកញាប់មានបណ្តាញត្រជាក់ ទទួលបានកម្មវិធីសម្ភារៈចំណុចប្រទាក់កម្ដៅ។ កម្មករ ឬម៉ាស៊ីនចែកចាយស្វ័យប្រវត្តិអនុវត្តបរិមាណនៃការបិទភ្ជាប់កម្ដៅ ឬសារធាតុស្អិតតាមបរិមាណដែលបានកំណត់យ៉ាងជាក់លាក់នៅតាមបណ្តោយផ្ទៃទំនាក់ទំនង។ ជង់ក្រឡាដាក់នៅលើចាននេះ ហើយគម្របលំនៅដ្ឋានបិទការជួបប្រជុំគ្នា។

មុខវិជ្ជាសាកល្បងចុងក្រោយបានបញ្ចប់ម៉ូឌុលទៅ អគ្គិសនី កំដៅ និងសុពលភាពមេកានិក។ ការធ្វើតេស្តវាស់វ៉ុលនៅក្រោមបន្ទុក ផ្ទៀងផ្ទាត់ប្រសិទ្ធភាពនៃប្រព័ន្ធត្រជាក់ ពិនិត្យមើលការលេចធ្លាយឧស្ម័ន ឬ coolant និងបញ្ជាក់ថាការតភ្ជាប់ទប់ទល់នឹងរំញ័រ។ មានតែម៉ូឌុលដែលឆ្លងកាត់លក្ខណៈវិនិច្ឆ័យទាំងអស់ប៉ុណ្ណោះដែលទទួលបានការយល់ព្រមសម្រាប់ការផ្គុំកញ្ចប់។

ប្រព័ន្ធគ្រប់គ្រងកម្ដៅ និងសុវត្ថិភាព

ការត្រួតពិនិត្យសីតុណ្ហភាពគឺជាមុខងារសុវត្ថិភាពដ៏សំខាន់បំផុតនៅក្នុងម៉ូឌុលថ្ម។

កោសិកាលីចូម-អ៊ីយ៉ុងដំណើរការល្អបំផុតនៅចន្លោះ 20-40 ដឺក្រេ។ ប្រតិបត្តិការលើសពី 60 ដឺក្រេបង្កើនល្បឿននៃការបន្ថយសមត្ថភាពដោយសីតុណ្ហភាព 10 ដឺក្រេនីមួយៗបង្កើនអត្រានៃការរិចរិលទ្វេដង។ សីតុណ្ហភាពលើសពី 80-90 ដឺក្រេហានិភ័យនៃកំដៅដែលរត់ចេញ-ជាប្រតិកម្មខាងក្រៅដែលទ្រទ្រង់ដោយខ្លួនឯង ដែលការបំបែកកោសិកាបង្កើតកំដៅលឿនជាងប្រព័ន្ធត្រជាក់អាចរលាយវាបាន។

ការត្រជាក់ខ្យល់តំណាងឱ្យវិធីសាស្រ្តគ្រប់គ្រងកម្ដៅដ៏សាមញ្ញបំផុត។ កង្ហារបង្ខំខ្យល់តាមរយៈបណ្តាញរវាងកោសិកា យកកំដៅចេញតាមរយៈ convection ។ ប្រព័ន្ធអាគុយ Honda Insight និង Toyota Prius ប្រើម៉ាស៊ីនត្រជាក់សកម្ម។ ខណៈពេលដែលសន្សំសំចៃ ភាពត្រជាក់នៃខ្យល់មានការតស៊ូដើម្បីរក្សាឯកសណ្ឋាននៃសីតុណ្ហភាពដោយមានភាពខុសគ្នាពី 10-15 ដឺក្រេរវាងផ្នែកចូល និងច្រកចេញនៃម៉ូឌុល។ ភាពត្រជាក់មិនស្មើគ្នានេះបណ្តាលឱ្យកោសិកានៅសីតុណ្ហភាពខុសៗគ្នាទៅតាមអាយុក្នុងអត្រាផ្សេងៗគ្នា។

ការ​ធ្វើ​ឱ្យ​ត្រជាក់​រាវ​សម្រេច​បាន​នូវ​ដំណើរការ​ល្អ​ប្រសើរ​។ Coolant ហូរតាមបណ្តាញនៅក្នុងបន្ទះអាលុយមីញ៉ូមដែលដាក់នៅចន្លោះស្រទាប់កោសិកា ឬដាក់នៅផ្នែកខាងម៉ូឌុល។ ចរន្តកំដៅខ្ពស់នៃអាលុយមីញ៉ូម និងសមត្ថភាពកំដៅដ៏ធំនៃសារធាតុ coolants ដែលអាចឱ្យការគ្រប់គ្រងសីតុណ្ហភាពតឹង។ កញ្ចប់ថ្មរបស់ក្រុមហ៊ុន Tesla ប្រើប្រាស់បណ្តាញ coolant serpentine ដែលរក្សាភាពខុសគ្នានៃសីតុណ្ហភាពកោសិកាក្រោម 5 ដឺក្រេ។ ប្រព័ន្ធរាវបន្ថែមភាពស្មុគ្រស្មាញ ទម្ងន់ និងចំណុចលេចធ្លាយដ៏មានសក្តានុពល ប៉ុន្តែការដោះដូរទាំងនេះបង្ហាញថាមានប្រយោជន៍សម្រាប់កម្មវិធីដែលមានប្រសិទ្ធភាពខ្ពស់ -។

សម្ភារៈផ្លាស់ប្តូរដំណាក់កាលផ្តល់នូវការគ្រប់គ្រងកំដៅអកម្ម។ PCMs ស្រូបកំដៅនៅពេលដែលវារលាយ ដោយរក្សាសីតុណ្ហភាពថេរក្នុងអំឡុងពេលផ្លាស់ប្តូរដំណាក់កាល។ នៅពេលដែលប្រព័ន្ធថ្មត្រជាក់ PCM រឹង និងបញ្ចេញកំដៅដែលបានរក្សាទុក។ ការស្រាវជ្រាវក្នុងឆ្នាំ 2024 បានបង្ហាញថា ម៉ូឌុលដែលមានមូលដ្ឋានលើ PCM-បានកាត់បន្ថយសីតុណ្ហភាពខ្ពស់បំផុតត្រឹម 15-20 ដឺក្រេ កំឡុងពេលបញ្ចេញទឹកចេញយ៉ាងលឿន ខណៈពេលដែលរក្សាបាននូវឯកសណ្ឋានសីតុណ្ហភាព។ ទោះជាយ៉ាងណាក៏ដោយ PCMs ទាមទារការរចនាកំដៅយ៉ាងប្រុងប្រយ័ត្ន ដើម្បីធានាបាននូវការសាយភាយកំដៅគ្រប់គ្រាន់សម្រាប់ការត្រជាក់បន្ទាប់បន្សំ បន្ទាប់ពីសម្ភារៈរលាយទាំងស្រុង។

យន្តការសុវត្ថិភាពលើសពីការគ្រប់គ្រងកម្ដៅរួមមានសៀគ្វីកំណត់បច្ចុប្បន្នដែលការពារចរន្តលើសកំឡុងពេលមានកំហុស ការត្រួតពិនិត្យវ៉ុលដែលផ្តាច់ម៉ូឌុលលើសពីកម្រិតសុវត្ថិភាព និងមួកជំនួយការផ្ទុះដែលបញ្ចេញឧស្ម័នមុនពេលសម្ពាធអាចបំបែកត្រាលំនៅដ្ឋាន។ BMS រៀបចំការការពារទាំងនេះ ជាញឹកញាប់អនុវត្តឧបករណ៍ចាប់សញ្ញាដែលលែងត្រូវការគ្នាច្រើន និងតក្កវិជ្ជាបិទផ្លូវពីរ ដើម្បីការពារការបរាជ័យ -ចំណុចតែមួយ។

តួនាទីនៅក្នុងថ្មរថយន្ត Lithium Ionប្រព័ន្ធ

ម៉ូឌុលថ្មដើរតួនាទីជាប្លុកគ្រឹះនៃឃ្លាំងផ្ទុកថាមពលរថយន្តអគ្គិសនី។

យានជំនិះអគ្គិសនី រួមបញ្ចូលម៉ូឌុលទៅក្នុងកញ្ចប់ តាមរយៈការផ្គុំមេកានិច និងអគ្គិសនី។ កញ្ចប់ថ្ម EV ធម្មតាមាន 6-12 ម៉ូឌុល អាស្រ័យលើទំហំរថយន្ត និងគោលដៅជួរ។ រថយន្ត EVs បង្រួមអាចប្រើម៉ូឌុលចំនួន 6 ដែលមានកម្លាំងសរុប 40-50 kWh ខណៈដែល EVs ប្រណីតជួរវែងរួមបញ្ចូលម៉ូឌុលចំនួន 12 ឬច្រើនលើសពីសមត្ថភាព 100 kWh ។

ស្តង់ដារម៉ូឌុលជួយសម្រួលដល់ការផលិត និងសេវាកម្ម។ នៅពេលអ្នកផលិតរចនាម៉ូឌុលដែលមានវិមាត្រស្រប និងចំណុចប្រទាក់អគ្គិសនី ពួកគេអាចលាយគីមីកោសិកា ឬសមត្ថភាពផ្សេងៗគ្នាតាមបន្ទាត់គំរូ ខណៈពេលដែលប្រើផ្នែករឹងកញ្ចប់ធម្មតា។ ម៉ូឌុលនេះកាត់បន្ថយការចំណាយលើឧបករណ៍ និងភាពស្មុគស្មាញនៃសារពើភ័ណ្ឌ។ ប្រសិនបើម៉ូឌុលមួយបរាជ័យក្នុងសេវាកម្ម អ្នកបច្ចេកទេសអាចជំនួសម៉ូឌុលតែមួយនោះជាជាងកញ្ចប់ទាំងមូល ដោយកាត់បន្ថយការចំណាយលើការជួសជុលយ៉ាងខ្លាំង។

យុទ្ធសាស្ត្រម៉ូឌុលក៏ដោះស្រាយសុវត្ថិភាពតាមរយៈការចែកជាផ្នែកផងដែរ។ កញ្ចប់ថ្ម EV ទំនើបប្រើ-រនាំងធន់នឹងភ្លើងរវាងម៉ូឌុល។ ប្រសិនបើការរត់ចេញដោយកម្ដៅកើតឡើងនៅក្នុងក្រឡាមួយ របាំងមានព្រឹត្តិការណ៍ចំពោះម៉ូឌុលនោះ ការពារការបរាជ័យជាលំនៅទូទាំងកញ្ចប់។ ក្រុមហ៊ុន General Motors បានបង្កើតប្រព័ន្ធគ្រប់គ្រងការសាយភាយកម្ដៅដែលត្រួតពិនិត្យម៉ូឌុលដោយឯករាជ្យ និងញែកឯកតាដែលបរាជ័យមុនពេលម៉ូឌុលដែលនៅជាប់គ្នាឈានដល់សីតុណ្ហភាពគ្រោះថ្នាក់។

ការរួមបញ្ចូលយានជំនិះទាមទារឱ្យមានការពិចារណាយ៉ាងប្រុងប្រយ័ត្នលើការដាក់ម៉ូឌុល។ រថយន្ត EV ភាគច្រើនដាក់កញ្ចប់ថ្មនៅចន្លោះកង់ បង្កើតចំណុចកណ្តាលទំនាញទាប ដែលជួយបង្កើនការដោះស្រាយ។ នៅក្នុងស្រោមសំបុត្រនេះ ម៉ូឌុលត្រូវតែសមជុំវិញម៉ូទ័រដ្រាយ សមាសធាតុព្យួរ និងរចនាសម្ព័ន្ធគាំង។ រចនាសម្ព័ន្ធជង់ជាសកលរបស់ Nissan អនុញ្ញាតឱ្យប្ដូរទំហំម៉ូឌុលតាមបំណង-ចំនួនក្រឡា និងការរៀបចំផ្សេងៗគ្នា-ដើម្បីបង្កើនប្រសិទ្ធភាពការប្រើប្រាស់លំហនៅក្នុងវេទិការថយន្តផ្សេងៗគ្នា។

ហេដ្ឋារចនាសម្ព័ន្ធសាកថ្មមានអន្តរកម្មជាមួយម៉ូឌុលតាមរយៈកញ្ចប់ -កម្រិត BMS ។ ក្នុងអំឡុងពេលសាកថ្មលឿន DC ចរន្តហូរចូលទៅក្នុងកញ្ចប់ក្នុងអត្រាលើសពី 250 kW នៅក្នុងប្រព័ន្ធមួយចំនួន។ BMS ចែកចាយថាមពលនេះនៅទូទាំងម៉ូឌុល ខណៈពេលដែលត្រួតពិនិត្យអតុល្យភាពវ៉ុល និងការកើនឡើងសីតុណ្ហភាព។ កោសិកា-កម្រិត BMS ឯកតាក្នុងម៉ូឌុលនីមួយៗរាយការណ៍ស្ថានភាពទៅ BMS មេ ដែលកែតម្រូវអត្រាសាកថ្ម ឬបញ្ជូនបន្តចរន្តដើម្បីការពារការខូចខាត។

ការរចនាម៉ូឌុលកម្រិតខ្ពស់បន្តវិវត្ត។ កោសិកា-ទៅ-បច្ចេកវិជ្ជាកញ្ចប់ (CTP) លុបបំបាត់រចនាសម្ព័ន្ធម៉ូឌុលប្រពៃណីដោយការភ្ជាប់កោសិកាដោយផ្ទាល់ទៅក្នុងលំនៅដ្ឋានកញ្ចប់។ CATL និង BYD បានត្រួសត្រាយការរចនា CTP ​​ដែលបង្កើនដង់ស៊ីតេថាមពល 10-15% តាមរយៈការកាត់បន្ថយការចំណាយលើការវេចខ្ចប់។ ក្រឡា-ទៅ-តួ (CTC) យកវាបន្ថែមទៀតដោយការបញ្ចូលក្រឡាទៅក្នុងសមាសធាតុរចនាសម្ព័ន្ធរថយន្ត។ ការបង្កើតថ្មីទាំងនេះធ្វើឱ្យព្រិលបន្ទាត់រវាងម៉ូឌុល និងកញ្ចប់ ប៉ុន្តែមុខងារជាមូលដ្ឋាន-ការតភ្ជាប់អគ្គិសនី ការគ្រប់គ្រងកម្ដៅ និងការត្រួតពិនិត្យនៅតែជាកត្តាសំខាន់ បើទោះបីជាផ្ទះម៉ូឌុលដាច់ចេញពីគ្នាក៏ដោយ។

កម្មវិធី Beyond Electric Vehicles

ម៉ូឌុលថ្មបម្រើឧស្សាហកម្មចម្រុះជាមួយនឹងតម្រូវការប្រតិបត្តិការផ្សេងៗគ្នា។

ក្រឡាចត្រង្គ-ប្រព័ន្ធផ្ទុកថាមពលប្រើម៉ូឌុលដើម្បីទប់ស្កាត់ការផលិតថាមពលកកើតឡើងវិញ។ រោងចក្រថាមពលព្រះអាទិត្យ និងខ្យល់បង្កើតថាមពលមិនស្មើគ្នា បង្កើតការផ្គត់ផ្គង់-តម្រូវការមិនស៊ីគ្នា ម៉ូឌុលថ្មផ្ទុកថាមពលលើសកំឡុងពេលផលិតខ្ពស់ និងបញ្ចេញកំឡុងពេលតម្រូវការខ្ពស់បំផុត។ ឧបករណ៍ប្រើប្រាស់ធម្មតា-ការដំឡើងខ្នាតអាចដាក់ពង្រាយម៉ូឌុលរាប់រយដែលសរុបជាច្រើនមេហ្គាវ៉ាត់-ម៉ោង។ នៅឆ្នាំ 2024 ការដំឡើងឧបករណ៍ផ្ទុកថ្មរបស់សហរដ្ឋអាមេរិកបានឈានដល់ 9.2 ជីហ្គាវ៉ាត់ ជាមួយនឹងស្ថាបត្យកម្មម៉ូឌុលជួយសម្រួលដល់ការពង្រីកសមត្ថភាពបន្ថែមនៅពេលដែលតម្រូវការថាមពលកើនឡើង។

ឧបករណ៍គ្រប់គ្រងសម្ភារៈដូចជា forklift កាន់តែប្រើម៉ូឌុលលីចូម-អ៊ីយ៉ុង។ Komatsu បានសាកល្បងម៉ូឌុលសូដ្យូម-អ៊ីយ៉ុងក្នុងរថយន្តដឹកទំនិញកម្រិត 1.5-តោនក្នុងកំឡុងឆ្នាំ 2024 ដោយបង្ហាញថាគីមីសាស្ត្រជំនួសអាចបម្រើកម្មវិធីឧស្សាហកម្ម។ ប្រព័ន្ធថ្មម៉ូឌុលអនុញ្ញាតឱ្យប្រតិបត្តិករកងនាវារក្សាម៉ូឌុលដែលគិតថ្លៃបន្ថែមសម្រាប់ការផ្លាស់ប្តូររហ័ស កាត់បន្ថយពេលវេលារងចាំឧបករណ៍បើប្រៀបធៀបទៅនឹងអាគុយអាស៊ីតនាំមុខដែលត្រូវការការសាកច្រើនម៉ោង។

ឧបករណ៍សំណង់-ធុនធ្ងន់ប្រឈមនឹងលក្ខខណ្ឌប្រតិបត្តិការដែលទាមទារជាពិសេស។ Moog Construction បានណែនាំប្រព័ន្ធថ្មម៉ូឌុល ZQuip ក្នុងឆ្នាំ 2024 ដែលមានម៉ូឌុលដែលអាចផ្លាស់ប្តូរបាន 70 kWh និង 140 kWh ។ ភាពបត់បែននេះអនុញ្ញាតឱ្យប្រតិបត្តិករកំណត់សមត្ថភាពសម្រាប់តម្រូវការកិច្ចការ-ដោយប្រើម៉ូឌុលតូចៗសម្រាប់កាតព្វកិច្ចស្រាល ដើម្បីកាត់បន្ថយទម្ងន់រថយន្ត និងម៉ូឌុលធំសម្រាប់ប្រតិបត្តិការបន្ថែម។ ការប្តូរថ្មអាចដំណើរការជាបន្តដោយការផ្លាស់ប្តូរម៉ូឌុលដែលអស់សម្រាប់គ្រឿងដែលគិតថ្លៃដោយមិនមានពេលវេលារងចាំរថយន្ត។

ឧបករណ៍អេឡិចត្រូនិក និងឧបករណ៍ថាមពលចល័តប្រើទម្រង់ម៉ូឌុលតូចជាង។ ឧបករណ៍ថាមពលកម្រិតវិជ្ជាជីវៈ-ប្រើម៉ូឌុលដែលមានកោសិកា 5-10 លីចូម-អ៊ីយ៉ុង ដែលផ្តល់ទិន្នផល 18-36V នៅសមត្ថភាព 2-5 Ah។ វិធីសាស្រ្តម៉ូឌុលអនុញ្ញាតឱ្យមានភាពឆបគ្នានៃថ្មឆ្លងវេទិកា ដែលការរចនាម៉ូឌុលតែមួយផ្តល់ថាមពលដល់ប្រភេទឧបករណ៍ជាច្រើននៅក្នុងជួរផលិតផលរបស់អ្នកផលិត។

ប្រព័ន្ធផ្គត់ផ្គង់ថាមពលគ្មានការរំខាន (UPS) ការពារហេដ្ឋារចនាសម្ព័ន្ធសំខាន់ៗពីការរំខានថាមពល។ មជ្ឈមណ្ឌលទិន្នន័យ និងមន្ទីរពេទ្យដាក់ពង្រាយលីចូម-អារេម៉ូឌុលអ៊ីយ៉ុងដែលផ្តល់ថាមពលបម្រុងទុកអំឡុងពេលដាច់ភ្លើង និងស្ថេរភាពវ៉ុលអំឡុងពេលមានការរំខានដល់បណ្តាញ។ ស្ថាបត្យកម្មម៉ូឌុលអនុញ្ញាតឱ្យធ្វើមាត្រដ្ឋានសមត្ថភាពដើម្បីផ្គូផ្គងតម្រូវការផ្ទុកដែលបានការពារ និងសម្រួលការថែទាំតាមរយៈម៉ូឌុល-ការជំនួសកម្រិតជាជាងការបម្រើថ្ម-ធំទូលាយ។

កម្មវិធីអវកាសទាមទារម៉ូឌុលដែលធ្វើឱ្យប្រសើរឡើងសម្រាប់ទម្ងន់ និងភាពជឿជាក់។ ប្រព័ន្ធយន្តហោះអគ្គិសនី និងយន្តហោះគ្មានមនុស្សបើក ប្រើម៉ូឌុលជាមួយកោសិកាដែលបានជ្រើសរើសជាពិសេសសម្រាប់ដំណើរការស្របគ្នានៅទូទាំងជួរសីតុណ្ហភាពខ្លាំងដែលបានជួបប្រទះនៅរយៈកម្ពស់។ ផ្លូវ BMS ដែលលែងត្រូវការតទៅទៀត និងរឹមកំដៅបែបអភិរក្សធានាសុវត្ថិភាពនៅក្នុងកម្មវិធីដែលការបរាជ័យថ្មអាចបណ្តាលឱ្យមានផលវិបាកមហន្តរាយ។

ការត្រួតពិនិត្យគុណភាព និងស្តង់ដារតេស្ត

ការធ្វើតេស្តយ៉ាងម៉ត់ចត់ធានានូវភាពជឿជាក់នៃម៉ូឌុលពេញមួយជីវិតប្រតិបត្តិការ។

ការធ្វើតេស្តអគ្គិសនីធ្វើឱ្យមានសុពលភាពវ៉ុល សមត្ថភាព និងភាពធន់ទ្រាំខាងក្នុង។ ម៉ូឌុលឆ្លងកាត់ការគិតថ្លៃ-ការរំកិលរំលោះនៅចរន្តដែលបានគ្រប់គ្រង ខណៈពេលដែលត្រួតពិនិត្យខ្សែកោងវ៉ុល។ ការវាស់វែងសមត្ថភាពត្រូវតែធ្លាក់ក្នុងរង្វង់ 2-3% នៃការវាយតម្លៃបន្ទាប់បន្សំ។ ការធ្វើតេស្តភាពធន់ខាងក្នុងនៅរដ្ឋផ្សេងៗគ្នាកំណត់ការភ្ជាប់ welded ខ្សោយដែលអាចបង្កើតបញ្ហាភាពជឿជាក់។

ម៉ូឌុលប្រធានបទនៃការធ្វើតេស្តកំដៅទៅនឹងសីតុណ្ហភាពខ្លាំង។ Chambers cycle modules តាមរយៈជួរពី -40 ដឺក្រេដល់ +60 ដឺក្រេ ដោយក្លែងបន្លំការប៉ះពាល់បរិស្ថាននៅក្នុងអាកាសធាតុពីរដូវរងាអាកទិករហូតដល់រដូវក្តៅវាលខ្សាច់។ ការធ្វើតេស្តឆក់កំដៅផ្លាស់ប្តូរយ៉ាងឆាប់រហ័សរវាងសីតុណ្ហភាពខ្លាំង ដើម្បីផ្ទៀងផ្ទាត់ថាមេគុណនៃការពង្រីកនៃវត្ថុធាតុផ្សេងៗគ្នាមិនបណ្តាលឱ្យមានការបរាជ័យផ្នែកមេកានិចទេ។

ការធ្វើតេស្តរំញ័រចម្លងការដឹកជញ្ជូន និងភាពតានតឹងក្នុងប្រតិបត្តិការ។ ម៉ូឌុលភ្ជាប់នៅលើឧបករណ៍ចាប់អ័ក្សច្រើន-ដែលបង្កើតទម្រង់ប្រេកង់ឡើងវិញពីការរំញ័រផ្លូវ ប្រតិបត្តិការម៉ាស៊ីន ឬការដោះស្រាយផលប៉ះពាល់។ Accelerometers ត្រួតពិនិត្យការឆ្លើយតប ហើយការភ្ជាប់អគ្គិសនីឆ្លងកាត់ការត្រួតពិនិត្យជាបន្តបន្ទាប់ ដើម្បីរកមើលការបរាជ័យជាបន្តបន្ទាប់ពីភាពតានតឹងផ្នែកមេកានិច។

ការធ្វើតេស្តសុវត្ថិភាពរួមមានការគិតថ្លៃលើស ការហូរលើស-ការហូរចេញ សៀគ្វីខ្លី និងស្ថានភាពគ្រោះថ្នាក់។ ការធ្វើតេស្តបំពានដោយចេតនារុញម៉ូឌុលលើសពីដែនកំណត់ប្រតិបត្តិការប្រកបដោយសុវត្ថិភាពក្រោមលក្ខខណ្ឌដែលបានគ្រប់គ្រង ដើម្បីផ្ទៀងផ្ទាត់ថាប្រព័ន្ធសុវត្ថិភាពដំណើរការបានត្រឹមត្រូវ ហើយការរត់ចេញដោយកម្ដៅប្រសិនបើត្រូវបានកេះ នៅតែមាននៅក្នុងម៉ូឌុល។ ការធ្វើតេស្តបំផ្លិចបំផ្លាញទាំងនេះលះបង់ម៉ូឌុលគំរូដើម្បីធ្វើសុពលភាពរឹមសុវត្ថិភាពនៃការរចនា។

ការធ្វើតេស្តបរិស្ថានផ្ទៀងផ្ទាត់ការការពារពីធូលី និងទឹក។ ម៉ូឌុលឆ្លងកាត់ការធ្វើតេស្តបាញ់ និងការធ្វើតេស្តពន្លិចដែលសមស្របទៅនឹងចំណាត់ថ្នាក់ IP របស់ពួកគេ។ ម៉ូឌុលរថយន្តជាធម្មតាទទួលបានចំណាត់ថ្នាក់ IP67 មានន័យថាពួកគេទប់ទល់នឹងការជ្រមុជបណ្តោះអាសន្នក្នុងទឹកមួយម៉ែត្ររយៈពេល 30 នាទី។

វិញ្ញាបនប័ត្រគុណភាពប្រែប្រួលតាមកម្មវិធី។ ម៉ូឌុលរថយន្តគោរពតាម UL 2580 គ្របដណ្តប់សុវត្ថិភាពនៃអាគុយលីចូម-អ៊ីយ៉ុងសម្រាប់ការជំរុញរថយន្ត និង ISO 26262 សម្រាប់សុវត្ថិភាពមុខងារ។ ការផ្ទុកថាមពលស្ថានីអនុវត្តតាម UL 9540 សម្រាប់ប្រព័ន្ធផ្ទុកថាមពល។ ការដឹកជញ្ជូនប្រឈមនឹងតម្រូវការ UN 38.3 សម្រាប់ការដឹកជញ្ជូនថ្មលីចូមប្រកបដោយសុវត្ថិភាព។ ក្រុមហ៊ុនផលិតត្រូវតែចងក្រងការអនុលោមតាមរយ:ការសាកល្បង និងរក្សាប្រព័ន្ធគុណភាពក្រោម ISO 9001 ឬស្តង់ដាររថយន្ត-ជាក់លាក់ IATF 16949។

ការពិចារណាសេដ្ឋកិច្ច និងទីផ្សារ

ម៉ូឌុលថ្មមានតម្លៃប៉ះពាល់យ៉ាងខ្លាំងដល់សេដ្ឋកិច្ចប្រព័ន្ធទាំងមូល។

តម្លៃម៉ូឌុលក្នុងឆ្នាំ 2024 ជាមធ្យមគឺ $80-120 ក្នុងមួយគីឡូវ៉ាត់ម៉ោងនៅកម្រិតលក់ដុំ ដែលតំណាងឱ្យ 25-35% នៃតម្លៃកញ្ចប់ថ្មសរុប។ លទ្ធកម្មកោសិកាមានចំនួន 65-75% នៃតម្លៃម៉ូឌុល ជាមួយនឹងផ្នែករឹង BMS ធាតុផ្សំនៃការគ្រប់គ្រងកម្ដៅ និងកម្លាំងនៃការដំឡើងដែលរួមមាននៅសល់។ ដោយសារតម្លៃកោសិកាបានធ្លាក់ចុះពី $139/kWh ក្នុងឆ្នាំ 2023 ដល់ $115/kWh ក្នុងឆ្នាំ 2025 តម្លៃម៉ូឌុលបានដើរតាមគន្លងស្រដៀងគ្នា។

ទីផ្សារកញ្ចប់ថ្ម EV សកលបានឈានដល់ 124.4 ពាន់លានដុល្លារក្នុងឆ្នាំ 2024 ដែលកើនឡើង 12.8% ជារៀងរាល់ឆ្នាំ។ ម៉ូឌុលកោសិកា Prismatic បានបញ្ជាចំណែកទីផ្សារដ៏ធំបំផុត ប៉ុន្តែម៉ូឌុលស៊ីឡាំងកំពុងកើនឡើង 13% ជារៀងរាល់ឆ្នាំ ដែលជំរុញដោយការទទួលយកកោសិកាទ្រង់ទ្រាយធំដូចជាការរចនាស៊ីឡាំង 4680 ។ កោសិកានេះវាស់អង្កត់ផ្ចិត 46mm ទទឹង 80mm ដែលផ្តល់ថាមពលប្រាំដងនៃកោសិកា 2170 មុន ខណៈពេលដែលការស្ថាបនាម៉ូឌុលមានភាពសាមញ្ញតាមរយៈការកាត់បន្ថយចំនួនកោសិកា។

សេដ្ឋកិច្ចផលិតកម្មគាំទ្រការរួមបញ្ចូលបញ្ឈរ។ ក្រុមហ៊ុនដែលផលិតទាំងកោសិកា និងម៉ូឌុលសម្រេចបាន 10-អត្ថប្រយោជន៍តម្លៃ 15% លើការទិញកោសិកាទាំងនោះពីខាងក្រៅ។ នេះជំរុញឱ្យក្រុមហ៊ុនផលិតថ្មពង្រីកខ្លួនទៅក្នុងការដំឡើងម៉ូឌុល និងក្រុមហ៊ុនផលិតរថយន្តដើម្បីអភិវឌ្ឍនៅក្នុង-សមត្ថភាពថ្មក្នុងផ្ទះ។ Fluence បានផ្តួចផ្តើមការផលិតម៉ូឌុលអាមេរិកក្នុងស្រុកនៅខែកញ្ញា ឆ្នាំ 2024 ដោយរួមបញ្ចូលកោសិកាពីអ្នកផ្គត់ផ្គង់ Tennessee ទៅក្នុងម៉ូឌុលនៅឯកន្លែង Utah ដែលជាការផ្លាស់ប្តូរយុទ្ធសាស្ត្រដើម្បីមានលក្ខណៈគ្រប់គ្រាន់សម្រាប់ឥណទានពន្ធមាតិកាក្នុងស្រុក។

គំនិតផ្តួចផ្តើមស្តង់ដារម៉ូឌុលមានគោលបំណងកាត់បន្ថយការចំណាយតាមរយៈសេដ្ឋកិច្ចនៃមាត្រដ្ឋាន។ វេទិកា MEB (Modular Electric Drive Matrix) របស់ក្រុមហ៊ុន Volkswagen Group កំណត់ទំហំម៉ូឌុលស្តង់ដារដែលប្រើនៅគ្រប់ម៉ូដែល និងម៉ាករថយន្តជាច្រើន។ វិធីសាស្រ្តនេះបានអនុញ្ញាតឱ្យក្រុមហ៊ុន Volkswagen កាត់បន្ថយការចំណាយលើការរចនាម៉ូឌុល និងឧបករណ៍លើបរិមាណផលិតកម្មខ្ពស់។

ការកែច្នៃឡើងវិញ និង-កម្មវិធីជីវិតទីពីរបង្កើតចរន្តតម្លៃបន្ថែម។ ម៉ូឌុល EV ដែលបន្ទាបបន្ថោកដល់ 70-80% នៃសមត្ថភាពដើមលែងឆ្លើយតបនឹងតម្រូវការដំណើរការរថយន្តទៀតហើយ ប៉ុន្តែរក្សាបាននូវឧបករណ៍ប្រើប្រាស់សម្រាប់កម្មវិធីដែលមិនសូវមានតម្រូវការ។ ម៉ូឌុល EV ដែលចូលនិវត្តន៍រកឃើញជីវិតទីពីរនៅក្នុងកន្លែងផ្ទុកថាមពលនៅស្ថានី ដែលដង់ស៊ីតេថាមពល និងអត្រាការគិតថ្លៃតិចជាងនៅក្នុងរថយន្ត។ ការកែច្នៃ​ឡើងវិញ​បាន​ត្រឹមត្រូវ​យក​មកវិញ​នូវ​វត្ថុធាតុដើម​ដ៏​មាន​តម្លៃ-លីចូម cobalt នីកែល ទង់ដែង និង​អាលុយមីញ៉ូម កាត់បន្ថយ​តម្រូវការ​សម្រាប់​ការជីកយករ៉ែ​វត្ថុធាតុ​ព្រហ្មចារី។

ការអភិវឌ្ឍន៍ និងការច្នៃប្រឌិត

បច្ចេកវិជ្ជាដែលកំពុងរីកចម្រើនសន្យាថានឹងកែប្រែរចនាសម្ព័ន្ធម៉ូឌុលថ្មឡើងវិញ។

ថ្មរបស់រដ្ឋរឹង-ជំនួសអេឡិចត្រូលីតរាវដោយប្រើសម្ភារៈសេរ៉ាមិច ឬវត្ថុធាតុ polymer រឹង។ នេះលុបបំបាត់ការព្រួយបារម្ភអំពីភាពងាយឆេះ និងអនុញ្ញាតឱ្យមានដង់ស៊ីតេថាមពលខ្ពស់តាមរយៈ anodes លោហៈលីចូម។ QuantumScape, Solid Power និង Toyota បានបង្ហាញកោសិការដ្ឋរឹង-គំរូ ដោយម៉ូឌុលផលិតកម្មត្រូវបានកំណត់គោលដៅសម្រាប់ឆ្នាំ 2027-2028។ ម៉ូឌុលរដ្ឋរឹង-អាចសម្រេចបាននូវដង់ស៊ីតេថាមពល 400-500 Wh/kg ប្រសិទ្ធភាពជិតពីរដងនៃលីចូម-អ៊ីយ៉ុងបច្ចុប្បន្ន ប៉ុន្តែបញ្ហាប្រឈមក្នុងការផលិត និងការចំណាយបច្ចុប្បន្នកំណត់ការធ្វើពាណិជ្ជកម្ម។

ម៉ូឌុលថ្មរចនាសម្ព័ន្ធរួមបញ្ចូលការផ្ទុកថាមពលទៅក្នុងសមាសធាតុតួរថយន្ត។ ជំនួសឱ្យក្រឡាវេចខ្ចប់ក្នុងម៉ូឌុលដាច់ដោយឡែក ការរចនារចនាសម្ព័ន្ធប្រើក្រឡាជាបន្ទុក-ធាតុផ្ទុក។ ប្រអប់ថ្មក្លាយជាសមាជិករចនាសម្ព័ន្ធដែលស្រូបយកថាមពលគាំង និងផ្តល់ភាពរឹងរបស់តួ។ កញ្ចប់រចនាសម្ព័ន្ធដែលមានមូលដ្ឋានលើ 4680 របស់ក្រុមហ៊ុន Tesla លុបបំបាត់ម៉ូឌុលប្រពៃណីទាំងស្រុង ដោយភ្ជាប់កោសិកាចូលទៅក្នុងរចនាសម្ព័ន្ធ Honeycomb ដែលបង្កើតជាជាន់រថយន្ត។ វិធីសាស្រ្តនេះជួយសន្សំសំចៃទម្ងន់ និងបង្កើនទំហំខាងក្នុង ប៉ុន្តែធ្វើឱ្យមានភាពស្មុគស្មាញដល់សមត្ថភាពសេវាកម្ម។

ការ​គ្រប់​គ្រង​ថ្ម​ឥត​ខ្សែ​លុប​បំបាត់​ខ្សែ​អារម្មណ៍​រវាង​ក្រឡា​និង BMS ។ ក្រឡានីមួយៗទទួលបានឧបករណ៍បញ្ជូនឥតខ្សែខ្នាតតូចដែលរាយការណ៍ទិន្នន័យវ៉ុល និងសីតុណ្ហភាពតាមរយៈសញ្ញាប្រេកង់វិទ្យុ។ ការត្រួតពិនិត្យឥតខ្សែដែលបានចែកចាយកាត់បន្ថយភាពស្មុគស្មាញនៃខ្សែ ពេលវេលានៃការដំឡើង និងចំណុចខ្សោយនៃខ្សែដែលមានសក្តានុពល។ ក្រុមហ៊ុន General Motors បានប៉ាតង់ស្ថាបត្យកម្ម BMS ឥតខ្សែនៅឆ្នាំ 2024 ទោះបីជាបញ្ហាប្រឈមនៃការជ្រៀតជ្រែកអេឡិចត្រូម៉ាញ៉េទិចនៅតែមានសម្រាប់ការដាក់ពង្រាយផលិតកម្ម។

ស៊ីលីកុន anodes តំណាងឱ្យការកើនឡើង ប៉ុន្តែការរីកចំរើនយ៉ាងសំខាន់។ ការជំនួស graphite anodes ជាមួយ silicon បង្កើនដង់ស៊ីតេថាមពលកោសិកាដោយ 20-40% ដោយសារតែស៊ីលីកូនផ្ទុកអ៊ីយ៉ុងលីចូមកាន់តែច្រើនក្នុងបរិមាណឯកតា។ អ្នកផលិតបានណែនាំ anodes លាយស៊ីលីកុននៅឆ្នាំ 2024 ជាមួយនឹង anodes ស៊ីលីកុនសុទ្ធ ដែលគ្រោងទុកនៅចុងឆ្នាំ 2020។ ដង់ស៊ីតេថាមពលខ្ពស់ជាងនៅកម្រិតកោសិកា បកប្រែដោយផ្ទាល់ទៅម៉ូឌុលបង្រួមកាន់តែច្រើន ឬជួររថយន្តវែងជាង។

បច្ចេកវិជ្ជាសាកថ្មពីរទិសអាចឱ្យម៉ូឌុលមិនត្រឹមតែទទួលបន្ទុកប៉ុណ្ណោះទេ ប៉ុន្តែថែមទាំងបញ្ជូនថាមពលត្រឡប់ទៅបណ្តាញវិញផងដែរ។ យានជំនិះ-ទៅ-ប្រព័ន្ធក្រឡាចត្រង្គ (V2G) ប្រើម៉ូឌុលថ្ម EV ជាកន្លែងផ្ទុកថាមពលចែកចាយ ដែលគាំទ្រស្ថេរភាពក្រឡាចត្រង្គ។ ក្នុងអំឡុងពេលនៃតម្រូវការខ្ពស់បំផុត រថយន្ត EVs រាប់ពាន់គ្រឿងដែលតភ្ជាប់បានបញ្ចេញថាមពលទៅក្នុងបណ្តាញអគ្គិសនី។ ក្នុងអំឡុងពេលតម្រូវការទាបពួកគេបញ្ចូលថ្ម។ នេះបង្កើតឱកាសចំណូលសម្រាប់ម្ចាស់ EV ខណៈពេលដែលផ្តល់សេវាកម្មបណ្តាញដ៏មានតម្លៃ។ ម៉ូឌុល BMS ត្រូវតែត្រូវបានធ្វើឱ្យប្រសើរឡើងដើម្បីតាមដានលំហូរថាមពលទ្វេទិស និងគ្រប់គ្រងការគិតថ្លៃបន្ថែម-វដ្តនៃការបញ្ចោញដែលប្រតិបត្តិការ V2G កំណត់។

សំណួរដែលសួរញឹកញាប់

តើអ្វីជាភាពខុសគ្នារវាងថ្ម ម៉ូឌុល និងកញ្ចប់?

កោសិកាថ្មគឺជាអង្គភាពអេឡិចត្រូគីមីមូលដ្ឋានដែលរក្សាទុកថាមពលតាមរយៈប្រតិកម្មគីមី។ ម៉ូឌុលប្រមូលផ្តុំកោសិកាជាច្រើនជាមួយនឹងការតភ្ជាប់អគ្គិសនី ការគ្រប់គ្រងកម្ដៅ និងប្រព័ន្ធត្រួតពិនិត្យ។ កញ្ចប់រួមបញ្ចូលម៉ូឌុលជាច្រើនជាមួយ BMS មេ ប្រព័ន្ធត្រជាក់ លំនៅដ្ឋានការពារ និងការតភ្ជាប់តង់ស្យុងខ្ពស់ -ដើម្បីបង្កើតប្រព័ន្ធផ្ទុកថាមពលពេញលេញ។ ឋានានុក្រមនេះបើកលទ្ធភាពធ្វើមាត្រដ្ឋានពីឧបករណ៍អេឡិចត្រូនិកចល័តតាមរយៈឧបករណ៍ប្រើប្រាស់-ការដំឡើងខ្នាត។

តើម៉ូឌុលថ្មមានរយៈពេលប៉ុន្មាន?

អាយុកាលរបស់ម៉ូឌុលអាស្រ័យលើគីមីសាស្ត្រ និងគំរូនៃការប្រើប្រាស់។ ម៉ូឌុល NMC ជាធម្មតាផ្តល់ 1,000-2,000 វដ្តពេញលេញ ឬ 8-10 ឆ្នាំនៅក្នុងកម្មវិធី EV មុនពេលបន្ថយសមត្ថភាពទៅ 80% ។ ម៉ូឌុល LFP សម្រេចបាន 3,000-5,000 វដ្ត ឬ 10-15 ឆ្នាំ។ ភាពចាស់នៃប្រតិទិនកើតឡើងទោះបីជាគ្មានការប្រើប្រាស់ក៏ដោយ ការបាត់បង់សមត្ថភាពប្រហែល 2-3% ក្នុងមួយឆ្នាំពីការរលួយគីមី។ ភាពតានតឹងកម្ដៅ និងវដ្តនៃការហូរទឹករំអិលជ្រៅបង្កើនល្បឿនការរិចរិល ខណៈពេលដែលលក្ខខណ្ឌប្រតិបត្តិការស្រាល និងការជិះកង់ដោយផ្នែកនៃបន្ទុករដ្ឋអាចពន្យារអាយុជីវិត។

តើ​ម៉ូឌុល​ថ្ម​អាច​ត្រូវ​បាន​ជួសជុល​ឬ​ត្រូវ​ជំនួស​?

ការបរាជ័យកោសិកាបុគ្គលនៅក្នុងម៉ូឌុល ពេលខ្លះអាចត្រូវបានជួសជុលដោយការជំនួសកោសិកាដែលខូច ប៉ុន្តែនេះតម្រូវឱ្យមានឧបករណ៍ឯកទេស និងការបណ្តុះបណ្តាល។ ការផ្សារភ្ជាប់កោសិកាថ្មីទៅក្នុងម៉ូឌុលដែលមានស្រាប់ ប្រថុយនឹងបំផ្លាញកោសិកាដែលនៅជាប់គ្នាពីការប៉ះពាល់នឹងកំដៅ។ នីតិវិធីសេវាកម្មភាគច្រើនជំនួសម៉ូឌុលទាំងមូល ជាជាងការព្យាយាមជួសជុលកម្រិត-ក្រឡា។ ស្ថាបត្យកម្មម៉ូឌុលដោយចេតនាបើកវិធីសាស្រ្តនេះ ជួញដូរកាកសំណល់សម្ភារៈតិចតួចសម្រាប់ការកែលម្អសុវត្ថិភាព និងភាពជឿជាក់។

តើ​ម៉ូឌុល​ថ្ម​ត្រូវការ​ការបញ្ជាក់​សុវត្ថិភាព​អ្វីខ្លះ?

វិញ្ញាបនប័ត្រដែលត្រូវការប្រែប្រួលតាមកម្មវិធី និងទីផ្សារ។ ម៉ូឌុលរថយន្តជាធម្មតាត្រូវការ UL 2580 សម្រាប់សុវត្ថិភាពថ្ម EV, UN 38.3 សម្រាប់ការដឹកជញ្ជូន និង ISO 26262 សម្រាប់សុវត្ថិភាពមុខងារ។ ទីផ្សារអឺរ៉ុបតម្រូវឱ្យមានការអនុលោមតាមសញ្ញាសម្គាល់ CE ។ ម៉ូឌុលផ្ទុកស្ថានីអនុវត្តតាម UL 9540 សម្រាប់ប្រព័ន្ធផ្ទុកថាមពល និង UL 1973 សម្រាប់ប្រព័ន្ធថ្ម។ ម៉ូឌុលអេឡិចត្រូនិចសម្រាប់អ្នកប្រើប្រាស់អនុលោមតាមស្តង់ដារសុវត្ថិភាព IEC 62133 ។ ការធ្វើតេស្តគ្របដណ្តប់សុវត្ថិភាពអគ្គិសនី ការសាយភាយកម្ដៅ ការបំពានមេកានិច និងការការពារបរិស្ថាន។

ម៉ូឌុលថ្មបានបំប្លែងទំហំផ្ទុកថាមពលដោយបង្កើតអង្គភាពដែលអាចគ្រប់គ្រងបាន និងអាចផ្តល់សេវាបានរវាងកោសិកាមីក្រូទស្សន៍ និងកញ្ចប់ថ្មដ៏ធំ។ នៅពេលដែលរថយន្តអគ្គិសនីគ្រប់គ្រងការដឹកជញ្ជូន និងថាមពលកកើតឡើងវិញ ផ្លាស់ប្តូរបណ្តាញថាមពល ម៉ូឌុលនឹងបន្តវិវឌ្ឍ-ក្លាយជាស្រាលជាងមុន សុវត្ថិភាព និងថាមពលកាន់តែច្រើន-ក្រាស់ ខណៈពេលដែលរក្សាបាននូវមុខងារជាមូលដ្ឋាននៃការតភ្ជាប់អគ្គិសនី ការគ្រប់គ្រងកម្ដៅ និងការត្រួតពិនិត្យឆ្លាតវៃដែលធ្វើឱ្យប្រព័ន្ធថ្មទំនើបអាចធ្វើទៅបាន។
